気圧・温湿度計

概要

気圧・温湿度計の単体テストを行うためのページ
気圧から高度が計算できる

機器詳細

気圧・温湿度センサ BME280

秋月電子: https://akizukidenshi.com/catalog/g/gK-09421/ (opens in a new tab)
スイッチサイエンス: https://www.switch-science.com/catalog/2236/ (opens in a new tab)

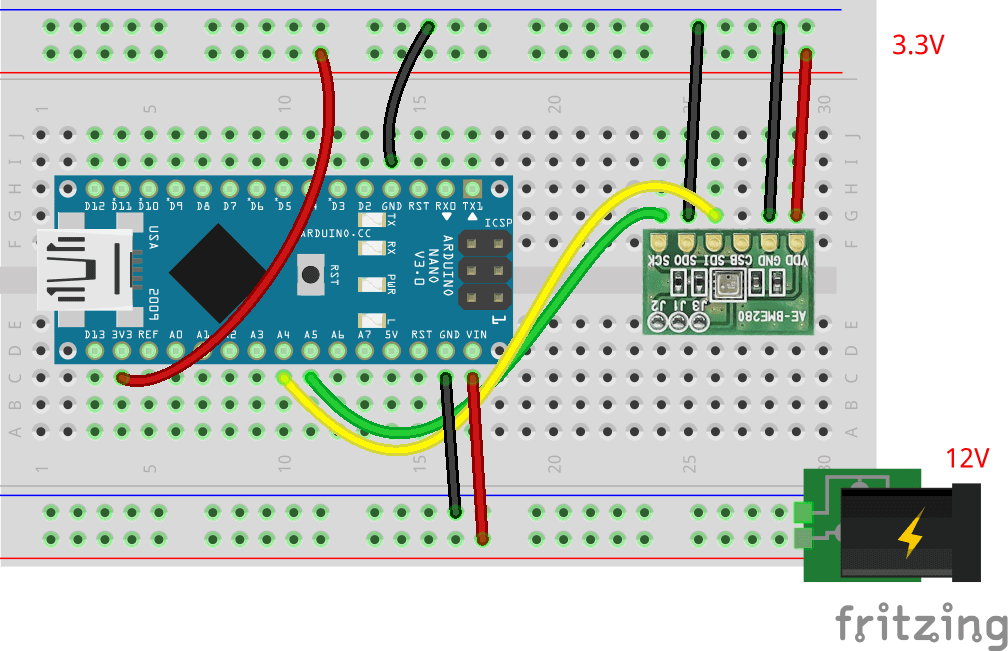

回路図（秋月電子）

素子 Pin	Arduino Pin	備考
VDD	3V3	3.3V 電源
GND	GND	GND
SDI	A4 (SDA)	I2C のシリアルデータ
SCK	A5 (SCL)	I2C のシリアルクロック
SDO	GND	I2C のアドレス選択ピン。ここでは GND
CSB	-	通信設定。 `VDD` にするが，ここでは， J3 でジャンパさせているので未接続。

通信は I2C
電圧は 3.3V
- I2C の信号線は，レベル変換を挟むとなお良い
J1, J2, J3 をはんだでショートさせ， I2C として使う

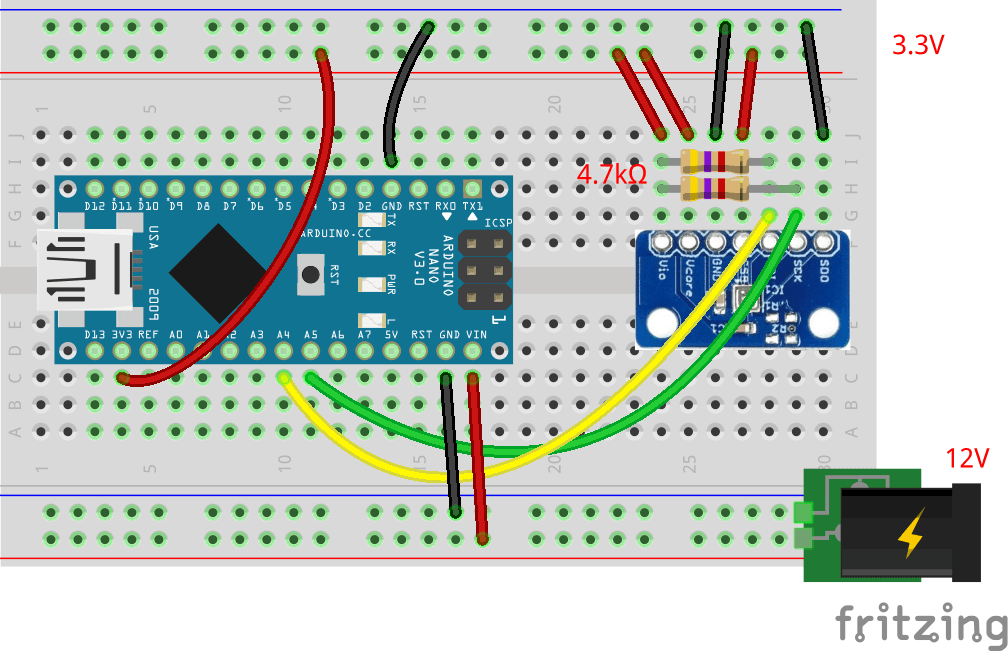

回路図（スイッチサイエンス）

素子 Pin	Arduino Pin	備考
Vcore	3V3	3.3V 電源
Vio	3V3	I2C のプルアップ電圧
GND	GND	GND
SDI	A4 (SDA)	I2C のシリアルデータ。 `Vio` でプルアップする
SCK	A5 (SCL)	I2C のシリアルクロック。 `Vio` でプルアップする
SDO	GND	I2C のアドレス選択ピン。ここでは GND
CSB	3V3	通信設定。 `Vcore` にする

通信は I2C
電圧は 3.3V
- I2C の信号線は，レベル変換を挟むとなお良い
I2C のプルアップ抵抗値はこの図の値から多少ずれても問題ない
- I2C のバスラインに他のセンサが接続されており，そちらでプルアップされている場合は，プルアップ抵抗は不要

注意

このサンプルでは，秋月電子もスイッチサイエンスでも， I2C のアドレスが同一である。複数のセンサを用いたいなど，アドレスを変えたい場合は， SDO ピンを VDD o Vcore に変更するとよい。

ソースコード

test_baro_thermo_hygrometer.ino

#include <CanSatSchool.h>

// 気圧・温湿度計を宣言
BaroThermoHygrometer bth;

void setup()
{
    // ロガーを初期化
    logger.enableComputer();

    // Wire (Arduino-I2C) を初期化
    // 気圧・温湿度計は I2C を使用するためこれが必要
    Wire.begin();

    // 気圧・温湿度計を初期化
    bth.init();

    delay(500);
}

void loop()
{
    // 気圧，温度，湿度を取得してシリアルモニタに表示
    logger.info(bth.read());

    // 気圧を取得して変数に代入したい場合
    // float pressure = bth.read().pressure;  // [hPa]

    // 温度を取得して変数に代入したい場合
    // float temperature = bth.read().temperature;  // [°C]

    // 湿度を取得して変数に代入したい場合
    // float humidity = bth.read().humidity;  // [%]

    // 1s 待つ
    delay(1000);
}

GitHub (opens in a new tab)
